||||| スタジオ周辺機器 |||||

アナウンスカフボックス
TBX-500S
EU-RoHS compliant products
データシート >> 図面 >>
特長 東京光音製T-BAR (VP-1000)を搭載したカフボックス
アンプ内蔵でラインレベルで出力可能
ファンタム電源搭載
ON/OFFリレークリック音消音
トランス入力, 電子バランス出力
入力レベル -70 ~ -20dB 連続可変
インピーダンス 600Ωに適するバランス入力
周波数範囲 20Hz - 20kHz
電源 AC 100V 50/60Hz, AC220V対応可
寸法 130W x 92H x 186D ※突起部含まず
オプション 〇マルチキャノン変換ケーブル
TBX-500S背面の角型マルチコネクタをキャノンコネクタに変換するケーブル
[MR-20RMA+] <-----> [キャノン3pin x3, キャノン4pin x1] 長さ:300mm

 ケーブル詳細⇒

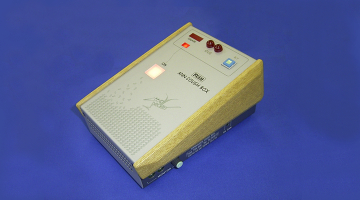

アナウンスカフボックス
TBX-600A
EU-RoHS compliant products
データシート >> 図面 >>
特長 押しボタンスイッチ式(ONのタイミングを3段階切換可能)
アンプ内蔵でラインレベルで出力可能
ファンタム電源搭載
ON/OFFリレークリック音消音
トランス入力,電子バランス出力
入力レベル -70 ~ -20dB 連続可変
インピーダンス 600Ωに適するバランス入力
周波数範囲 20Hz - 20kHz
電源 AC 100V 50/60Hz, AC220V対応可
寸法 130W x 92H x 186D ※突起部含まず
オプション 〇マルチキャノン変換ケーブル
TBX-600A背面の角型マルチコネクタをキャノンコネクタに変換するケーブル
[MR-20RMA+] <-----> [キャノン3pin x3, キャノン4pin x1] 長さ:300mm

 ケーブル詳細⇒


アナウンスカフボックス
TBX-2010P
EU-RoHS compliant products
データシート >> 図面 >>
特長 フェーダ―タイプ
アンプ内蔵でラインレベルで出力可能
ONリレークリック音消音
ファンタム電源搭載
タリー回路
バックトーク回路搭載
電子バランス入出力
入力レベル -70 ~ -20dB 連続可変
インピーダンス 600Ωに適するバランス入力
周波数範囲 20Hz - 20kHz
電源 AC 100V 50/60Hz
寸法 152W x 72H x 194D ※突起部含まず
オプション 〇マルチキャノン変換ケーブル
 TBX-2010P背面の角型マルチコネクタをキャノンコネクタに変換するケーブル
 [MR-20RMA+] <-----> [キャノン3pin x3, キャノン4pin x1] 長さ:300mm

 ケーブル詳細⇒


タリースイッチボックス
TBX-488A
EU-RoHS compliant products
データシート >>
特長 ロック / ノンロックスイッチをそれぞれ搭載
外部からTBX SeriesのLED, の他機能を制御する為のボックスです。
スイッチ部は電源不要ですので, 多様な目的に利用できます。
接点定格 DC12V 0.1A (参考 DC5V 0.2A, DC24V 0.05A)
ボタンLED電源 DC5V ACアダプター(付属)
寸法 70W x 45H x 100D ※突起部含まず


アナウンスカフボックス
MiniCough183
EU-RoHS compliant products
データシート >>
特長 円弧型ステップ可変アッテネータタイプ
音声制御部の電源不要でどこでも使用可能
マイクレベル出力
コネクタ: SRCN2A25-24P
モニタージャック: φ6stereoHP(monoパラ), φ3.5monEP
トランス入出力
最大入力レベル +5dBm
インピーダンス 600Ω
周波数範囲 30Hz - 20kHz
表示LED CUE
寸法 90W x 110H x 140D ※突起部含まず
オプション ・キャノン変換コネクター (長さ:300mm)

・旧ミニカフ83から183に置換えのマルチコネクター (長さ:指定)
 (但しCUEタリー点灯は電圧DC12Vに変更して使用の事)
