| マニュアルフェーダー |
 |
CPA-9100 Series |
| コンダクティブプラスチック抵抗基板採用 (低摺動ノイズ)。 スムーズな摺動感触。 ホリゾンタル型レバー 高品質のシャフトを採用した耐久性の高い機構。 3タイプの特性仕様。 |
| Last update: 2023.12.19. | [電気的仕様] | [機械的仕様] | [注意事項] | [外形図] | [モデルナンバー] | EU-RoHS |
| お知らせ |
| 部品調達が不安定な為、ボディー（ラベル面）の色をグレーに変更しております。 上部カバーは黒塗装ですのでミキサー使用時に目に見えることはありません。 |
| 電気的仕様 (初期値) | CPA-9100 Series | |||||
| 製品名 | CPA-910*-B* | 2CPA-910*-B* | CPA-910*-* | 2CPA-910*-* | CPA-910*-AP* | 2CPA-910*-AP* |
| 回路数 出力特性 |
1 リニアカーブ |
2 リニアカーブ |
1 オーディオ カーブ |
2 オーディオ カーブ |
1 AP カーブ |
2 AP カーブ |
| 回路方式 | ポテンショメータ回路 | ラダー回路 | ||||
| 全抵抗値 (1-C) | 10kΩ, 5kΩ | |||||
| 全抵抗値公差 | ±20% | |||||
| 絶対直線性 |
±5% (操作範囲を10分割して 11ポイントを測定) |
- | ||||
| 残留電圧値 (1-2), (2-C) | 10mV 以下 (DC10V印加にて) | - | ||||
| 残留抵抗値 (1-2) (2-C) | 30Ω 以下 | - | ||||
| 減衰量偏差 [Load: high] |
- | 0 - 20dB: ±1.0dB (10dB: ±0.5dB) - 40dB: ±2.0dB |
||||
| 相互偏差 |
- | - | 0 - 15dB: 0.5dB - 30dB: 1.0dB - 40dB: 2.0dB |
- | 0 - 15dB: 0.5dB - 30dB: 1.0dB - 40dB: 2.0dB |
|
| 挿入損失 | - | 0.5dB 以下 (オーディオカーブ、AP カーブ) | ||||
| 最大減衰量 [15kHz] | - | 100dB 以上 (オーディオカーブ、AP カーブ) | ||||
| 耐電圧 | AC500Vにて1分間 | |||||
| 絶縁抵抗値 | DC500Vにて50MΩ以上 | |||||
| 最大定格 | 0.2W (リニアカーブ), 0.1W (その他) | |||||
| 最大入力電圧 | DC30V以下 | |||||
| 摺動ノイズ | 47mV以下 (JIS C 6443) | |||||
| 摺動寿命 | 100,000往復以下 (18往復/分、摺動ノイズ100mV以下) | |||||
| 機械的仕様 (初期値) | CPA-9100 Series |
| 操作範囲 | 100mm ±0.5mm |
| 操作力 |
0.1 ~ 0.25N (標準) 0.2 ~ 0.4N (ハイトルク仕様) |
| 取付ネジ締付トルク | 100Ncm |
| 取り付け部品 | M3 ネジ (ネジ長: 取り付け板厚 + 3mm) |
| ストッパー強度 | 50N |
| 操作部押し引き強度 | 40N |
| 操作部位置偏差 | ±0.5mm (条件: 無荷重、測定位置: 取り付け面) |
| 環境仕様 | CPA-9100 Series |
| 温度範囲 | -10 ~ +70°C (使用時), -15 ~ +75°C (保存時) |
| 相対湿度 | 90%RH (結露のない事) |
| 注意事項 |
| * 各端子へのハンダ付け温度は350°C、5秒以内、2回まで。 (手はんだ作業のみ) * 長時間熱を当て続けますと端子と内部回路の接合が破損する恐れがあります。 * 接合時に発生するハンダの煙がフェーダ内部に入り込まないよう、注意願います。 |
| * ツマミを挿入する際は操作レバーを端に寄せ、ゆっくり少しずつ入れるようにしてください。 |
| * 重要な場所での運用は当製品の検討とともに冗長化設計も考慮されるようお願いします。 |
| * 本製品は平面設置での使用を前提に設計されています。 * もし斜めや垂直に使用する場合は、予期せぬ動作を防ぐため使用状況下での十分な動作確認を行うことを強く推奨します。 * ハイトルク仕様に限り、ツマミCP-1またはCP-2使用において垂直使用が可能です |
| * 他社製品からの買い替えは十分な動作確認を行った上でご検討ください。 |
* ラダー回路(オーディオカーブ、AP カーブ) 使用時の注意 ラダー回路使用での注意 >>  |
| * 筐体材質にメッキ付き鋼材を使用している関係で多少色味が異なる場合がありますが使用に問題はありません。 材料自体の特性の為、色味を揃えるなどの対応はお断りしております。 また金型プレス加工している関係で折り曲げ部に多少の擦れなどが生じますのでご了解ください。 |

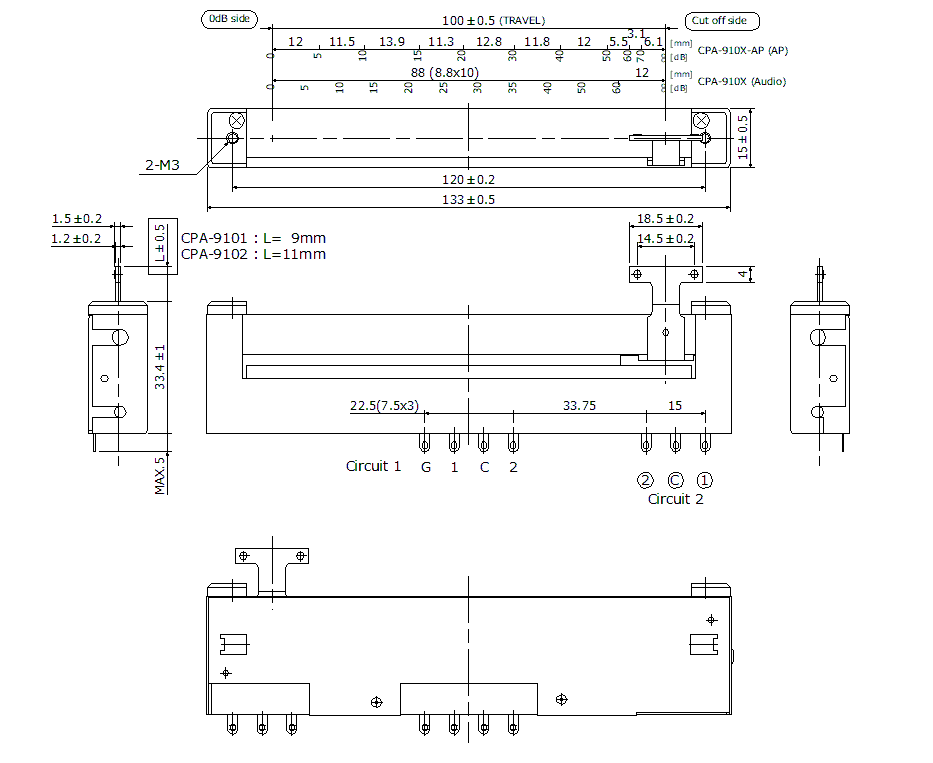

| 外形図 - CPA-910*-** | ||||||||
 |
||||||||
|
| パネル加工図 |
 |
| 回路図 |
 |
| モデルナンバー | ||||||||||||||
|
| *1 |
回路数 |
空欄 : 1回路 2 : 2回路 |
| *2 | モデル名 | CPA-910 : CPA-9100 Series 100mm |
| *3 |
レバー長 (ツマミ下部から取付面の長さ) |
1 : 9mm (5mm) 2 : 11mm (7mm) |
| *4 |
操作力仕様 |
空欄 : 標準 C : ハイトルク仕様 |
| *5 |
出力特性 |
B : リニアカーブ 空欄 : オーディオカーブ AP : AP カーブ |
| *6 |
全抵抗値 |
10K : 10kΩ 5K : 5kΩ |
| モデルナンバー ( X: 標準モデル) | 出力特性 | 全抵抗値 | 操作力 | レバー長 (ツマミ下部-取付面長) | |
| CPA-9101-B10K | X | リニア | 10kΩ | 標準 | 9mm (5mm) |
| CPA-9101-B5K | リニア | 5kΩ | 標準 | 9mm (5mm) | |
| 2CPA-9101-B10K | X | リニア x2 | 10kΩ | 標準 | 9mm (5mm) |
| 2CPA-9101-B5K | リニア x2 | 5kΩ | 標準 | 9mm (5mm) | |
| CPA-9102-B10K | X | リニア | 10kΩ | 標準 | 11mm (7mm) |
| CPA-9102-B5K | リニア | 5kΩ | 標準 | 11mm (7mm) | |
| 2CPA-9102-B10K | X | リニア x2 | 10kΩ | 標準 | 11mm (7mm) |
| 2CPA-9102-B5K | リニア x2 | 5kΩ | 標準 | 11mm (7mm) | |
| CPA-9101C-B10K | リニア | 10kΩ | ハイトルク | 9mm (5mm) | |
| CPA-9101C-B5K | リニア | 5kΩ | ハイトルク | 9mm (5mm) | |
| 2CPA-9101C-B10K | リニア x2 | 10kΩ | ハイトルク | 9mm (5mm) | |
| 2CPA-9101C-B5K | リニア x2 | 5kΩ | ハイトルク | 9mm (5mm) | |
| CPA-9102C-B10K | リニア | 10kΩ | ハイトルク | 11mm (7mm) | |
| CPA-9102C-B5K | リニア | 5kΩ | ハイトルク | 11mm (7mm) | |
| 2CPA-9102C-B10K | リニア x2 | 10kΩ | ハイトルク | 11mm (7mm) | |
| 2CPA-9102C-B5K | リニア x2 | 5kΩ | ハイトルク | 11mm (7mm) | |
| CPA-9101-10K | X | オーディオ | 10kΩ | 標準 | 9mm (5mm) |
| CPA-9101-5K | オーディオ | 5kΩ | 標準 | 9mm (5mm) | |
| 2CPA-9101-10K | X | オーディオ x2 | 10kΩ | 標準 | 9mm (5mm) |
| 2CPA-9101-5K | オーディオ x2 | 5kΩ | 標準 | 9mm (5mm) | |
| CPA-9102-10K | X | オーディオ | 10kΩ | 標準 | 11mm (7mm) |
| CPA-9102-5K | オーディオ | 5kΩ | 標準 | 11mm (7mm) | |
| 2CPA-9102-10K | X | オーディオ x2 | 10kΩ | 標準 | 11mm (7mm) |
| 2CPA-9102-5K | オーディオ x2 | 5kΩ | 標準 | 11mm (7mm) | |
| CPA-9101C-10K | オーディオ | 10kΩ | ハイトルク | 9mm (5mm) | |
| CPA-9101C-5K | オーディオ | 5kΩ | ハイトルク | 9mm (5mm) | |
| 2CPA-9101C-10K | オーディオ x2 | 10kΩ | ハイトルク | 9mm (5mm) | |
| 2CPA-9101C-5K | オーディオ x2 | 5kΩ | ハイトルク | 9mm (5mm) | |
| CPA-9102C-10K | オーディオ | 10kΩ | ハイトルク | 11mm (7mm) | |
| CPA-9102C-5K | オーディオ | 5kΩ | ハイトルク | 11mm (7mm) | |
| 2CPA-9102C-10K | オーディオ x2 | 10kΩ | ハイトルク | 11mm (7mm) | |
| 2CPA-9102C-5K | オーディオ x2 | 5kΩ | ハイトルク | 11mm (7mm) | |
| CPA-9101-AP10K | AP | 10kΩ | 標準 | 9mm (5mm) | |
| CPA-9101-AP5K | AP | 5kΩ | 標準 | 9mm (5mm) | |
| 2CPA-9101-AP10K | AP x2 | 10kΩ | 標準 | 9mm (5mm) | |
| 2CPA-9101-AP5K | AP x2 | 5kΩ | 標準 | 9mm (5mm) | |
| CPA-9102-AP10K | AP | 10kΩ | 標準 | 11mm (7mm) | |
| CPA-9102-AP5K | AP | 5kΩ | 標準 | 11mm (7mm) | |
| 2CPA-9102-AP10K | AP x2 | 10kΩ | 標準 | 11mm (7mm) | |
| 2CPA-9102-AP5K | AP x2 | 5kΩ | 標準 | 11mm (7mm) | |
| CPA-9101C-AP10K | AP | 10kΩ | ハイトルク | 9mm (5mm) | |
| CPA-9101C-AP5K | AP | 5kΩ | ハイトルク | 9mm (5mm) | |
| 2CPA-9101C-AP10K | AP x2 | 10kΩ | ハイトルク | 9mm (5mm) | |
| 2CPA-9101C-AP5K | AP x2 | 5kΩ | ハイトルク | 9mm (5mm) | |
| CPA-9102C-AP10K | AP | 10kΩ | ハイトルク | 11mm (7mm) | |
| CPA-9102C-AP5K | AP | 5kΩ | ハイトルク | 11mm (7mm) | |
| 2CPA-9102C-AP10K | AP x2 | 10kΩ | ハイトルク | 11mm (7mm) | |
| 2CPA-9102C-AP5K | AP x2 | 5kΩ | ハイトルク | 11mm (7mm) | |
| 更新履歴 | |
| 2023.12.19. | 最大入力電圧追加。 最大定格変更。 |
| 2023.08.04. | スナップアクションスイッチオプション削除、センタークリック仕様削除 |
| 2023.07.21. | 仕様表記微修正、UNCネジ仕様削除 |
| 2023.07.05. | 材質に関する注意事項追加 |
| 2023.04.28. | 初稿 |
